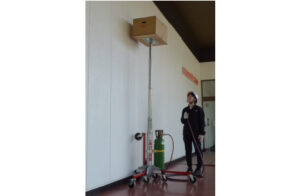

あげ太郎はこのように使われています
取説動画
仕様表
| 名 称 | あげ太郎 | あげ二郎 | |
|---|---|---|---|
| 型 式 名 | AGE４１５-０９ | AGE５６-１２ | HAL４１５-０９ |
| 持上制限荷重(kgf) | １５０ | １５０（５０※） | ３００ |
| 持上高さ（最低）mm | ９３０ | １２３０ | ９３０ |
| 持上高さ（最高）mm | ４１５０ | ５６００ | ４１５０ |
| 単体重量／総重量(kgf) | ２７．５／３０．５ | ３２／３６ | ５９／６５ |
| 使用圧力 | ０．９７MPa（９．９kgf/cm²） | ||
◎あげ二郎はAGE415-09を2台使って、あげ二郎として使用する。
（あげ二郎キットが必要です。）
- 注)※で示す通り AGE56-12の3.8m以上での持上制限荷重は50kgfです。
- 動力として、コンプレッサーもしくは炭酸ガスボンベをご使用ください。
動力源仕様表
| 型 式 | 液化炭酸ガスボンベ | コンプレッサー | |
|---|---|---|---|
| ＰＡ-４００Ｂ | ＴＭ３０２Ａ | ||
| 出 力 | － | ０．４KW（０．５Ps） | ０．７５KW（０．５Ps） |
| 最大圧力 | ０．９７MPa（９．９kgf/cm²） | ０．８８MPa（９．０kgf/cm²） | ０．７８MPa（８．０kgf/cm²） |
| 吐出空気量 | １５０リットル／min | ４３リットル／min | １２０リットル／min |
| タンク容量 | ７kgf（満タン時） | ５リットル | １０リットル |
| 寸 法／ 幅×奥行き×高さ |
－ | ４３０mm×４３０mm×２６５mm | ３７０mm×３７５mm×６３５mm |
| 重 量 | 約１７kgf（満タン時） | １９kgf | ２２．６kgf |
| 電 源 | － | 単相１００V | 単相１００V |
特長
用途
あげ太郎は、こんな所で活躍中です
- 空調ダクト据付工事
- 天井エアコン設置工事
- 電気配線工事
- ガス・水道管配管工事
- 建築資材荷揚げ
- 照明器具の取付け
- ディスプレイ装飾工事
- Ｘ線カメラ及びレーダー取付け
- 看板・標識設置工事
- ガラス取付工事
- シャッター取付工事
- アンテナ取付工事
気圧リフターのメリット
- 低価格。
- 軽量・コンパクト設計ですので持ち運びが簡単に行えます。
- リリーフバルブの採用により、快適な作業ができます。
- ランニングコストがかかりません。(コンプレッサー使用時)
- 現場での準備時間の短縮。
- メンテナンスが簡単です。
高所でも手軽に使えて大きな効果。壁際作業も可能
コントロールグリップで荷揚げ位置、停止位置を確認しながら操作でき、より正確に作業ができるようになりました。
作業中の移動も楽々。キャスター付き
ボンベも本体に取付けた状態で脚の折りたたみが可能。狭い場所や工場内での移動が楽で簡単になりました。
ワンタッチ折りたたみ可能。収納場所を選びません
ライトバンにも積込める約30kgfの軽量・コンパクトな折りたたみ方式で、抜群の機動性を生みます。持上力は自重の5倍・150kgf!
構成部品
- 本体
- コントロールグリップ+ホース
- 木製荷台
- 気圧レギュレータ
- ボンベクランプ（※写真は、AGE415-09）
2台組合せで「あげ二郎｝
「あげ二郎」シリーズ300kgfの重量物まで楽々持上げ可能。
- 引越しの時２階への荷物運搬など幅広く役立ちます。
- あげ太郎２台とキットの組合せにより「あげ二郎」になります。
安全に関するご注意
- ご使用の前に取扱説明書をよく読んで正しくお使いください。
- 転倒・転落のおそれのある運転や作業はしないでください。
- モアー部の前後左右には絶対立たないで下さい。
- ヘルメット・保護メガネを必ず着用し、作業時の安全に心がけてください。
- ツインモアーを装着した状態での公道走行は、道路運送車両法に違反しますので ご注意ください。
- 機械は十分に点検整備するように心がけてください。
